СХ

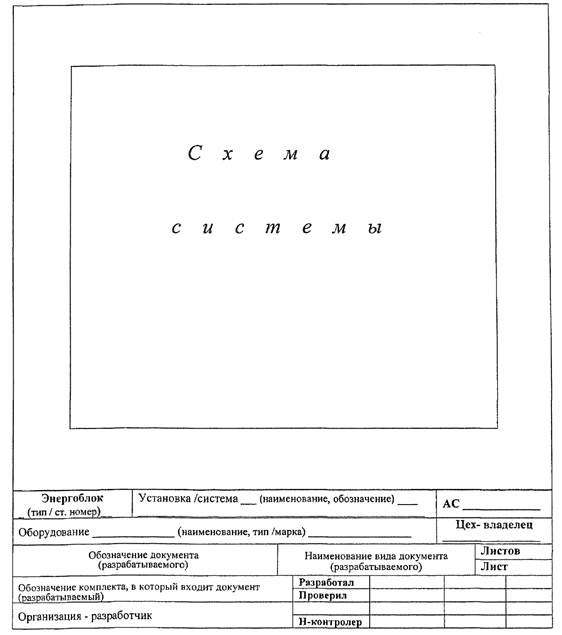

7.4.3 СХ является графическим документом дополнительной информации. Первый лист СХ следует оформлять на листах формата А4 (210×297) или форматов А3 (297×420) и А4×3 (297×630) по ГОСТ 2.301 с вертикальным полем подшивки со стороны размером 297 мм. При необходимости допускается применять листы и других форматов или приводить схему системы по частям на нескольких листах формата А4.

Блок адресной информации на листе размещается внизу, а на листах А3 и А4×3 - внизу справа, для обеспечения рационального представления на поле основного информационного блока приводимой графической информации.

При необходимости текст с пояснениями к схеме, а также таблицы помещают, как правило, в правой нижней части листа над блоком адресной информации.

7.4.4 Общие требования к выполнению схем - по ГОСТ 2.701. По типу схему системы следует выполнять принципиальной, шифр схемы не указывается.

Схема должна давать, как правило, полную информацию о единицах оборудования в составе системы и связях между ними, обеспечивать представление об особенностях системы в целом как объекте ТОиР и необходимых мерах по прерыванию ее связей с граничащими системами для безопасного выполнения ТО /ремонта.

При указании на схеме сварных соединений трубопроводов, состояние которых подлежит контролю, их обозначение приводят на полке линии-выноски с полустрелкой на контролируемом сварном соединении.

При разработке комплектов документов Регламента /Программы ТОиР системы допускается СХ не разрабатывать, если вместо них могут быть применены соответствующие проектные документы.

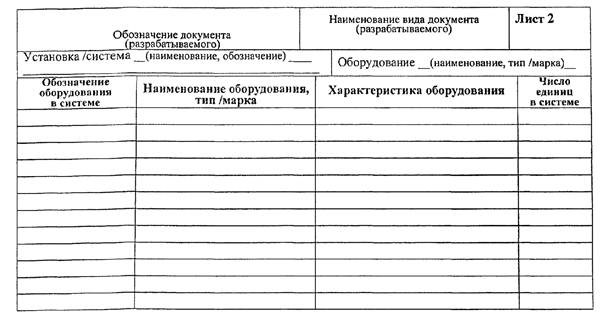

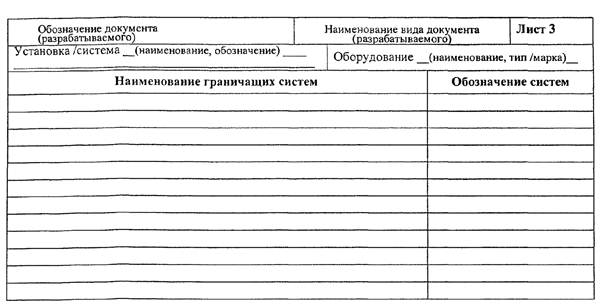

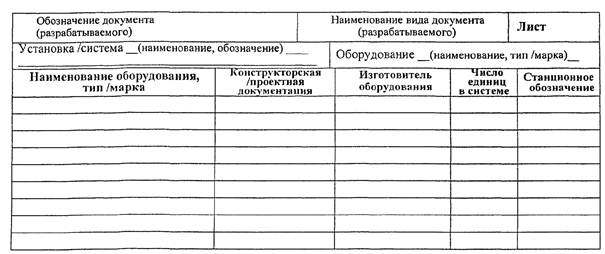

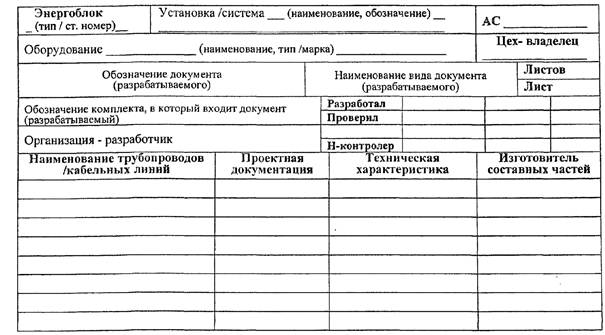

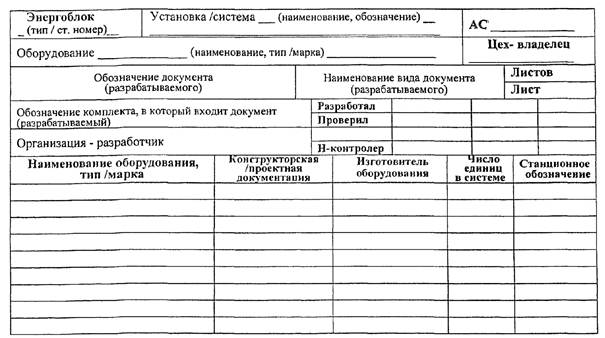

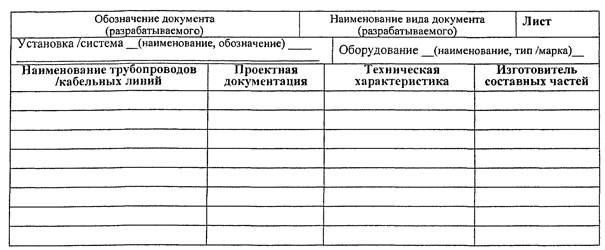

7.4.5 На последующих листах схемы (формы ПР7а и ПР7б) приводятся спецификация изображенного на ней оборудования, включая трубопроводы /силовые кабельные линии, и перечень граничащих с ней систем.

В графы форм информация записывается в соответствии с предусмотренным в их наименованиях содержанием.

В спецификации схемы в графе «Характеристика оборудования» указываются конструкторская /проектная документация оборудования /трубопроводов /кабельных линий, изготовитель (для трубопроводов - изготовитель составных частей), другие данные, существенные для их ТО /ремонта (для трубопровода - материал, диаметр, толщина стенки, составные части, характеризующие его конфигурацию и др.).
